APrint Studio - 2019 - "Jean Pierre version"

Patrice Freydiere - Janvier 2019

Introduction

APrint 2019, intègre maintenant des fonctionnalités permettant la numérisation de cartons d'orgue. Ces nouvelles fonctions permettent de pouvoir construire une version numérique d'un carton à partir de prises de vues fixes ou vidéos.

APrint 2019 intègre également de nombreuses améliorations, simplifiant l'utilisation occasionnelle et quotidienne.

Premiers pas sur la numérisation de cartons

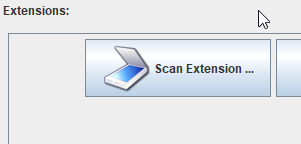

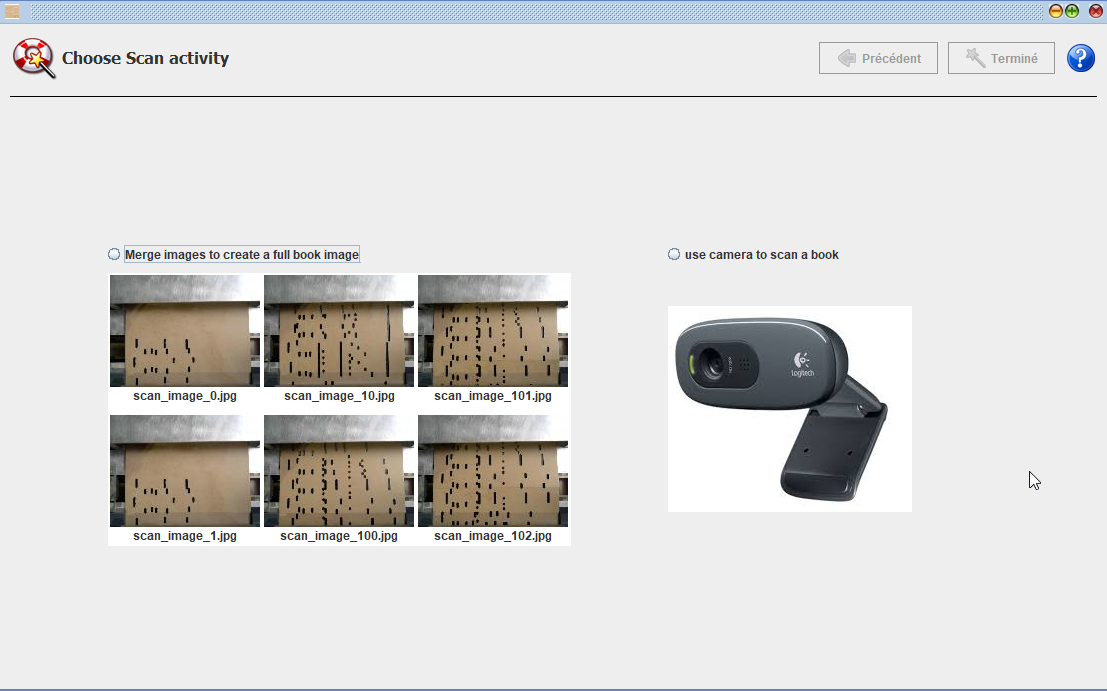

Une nouvelle extension propose deux options :

  • reconstruction d'une image de carton à partir de différentes prises de vues

  • la création de prises de vues avec une webcam.

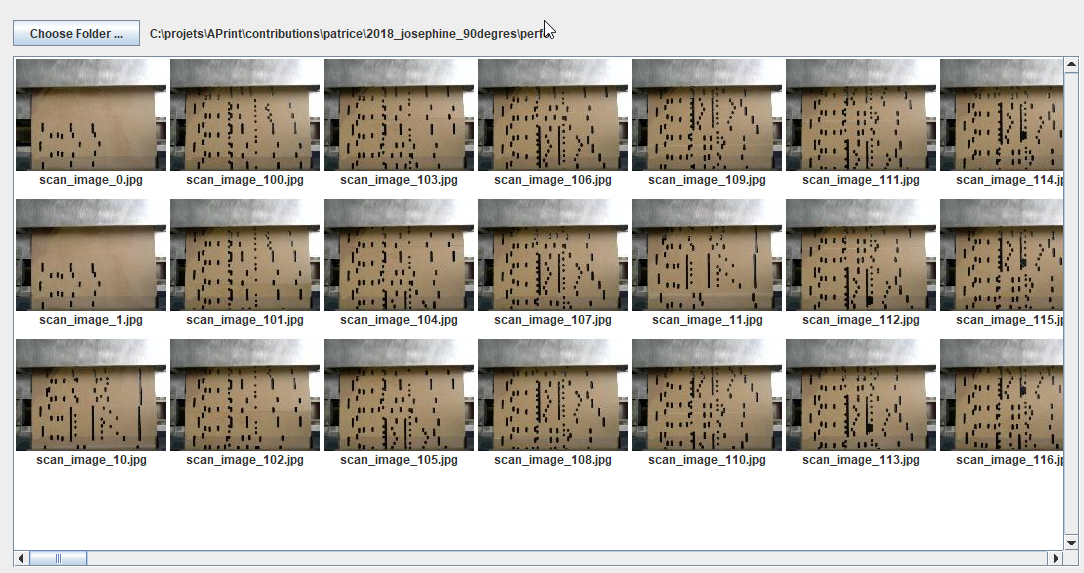

La première possibilité de fusion d'images, permet à partir des prises de vues, de reconstruit une image complète du carton.

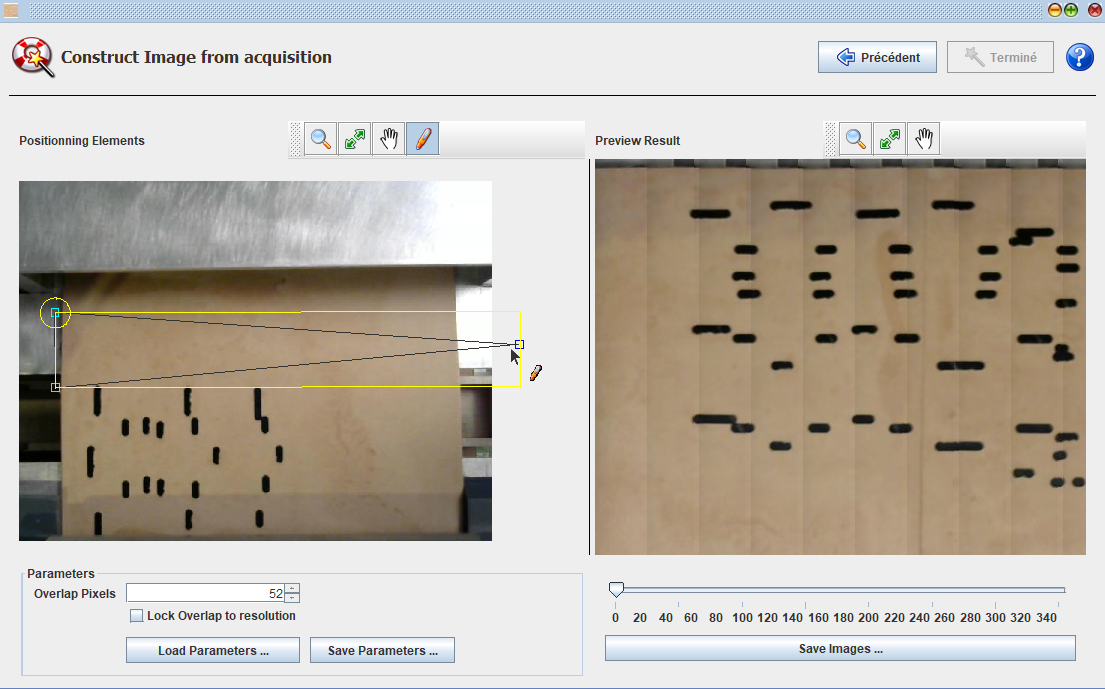

Une vision interactive permet de régler les différents paramètres, ainsi que de sauvegarder une image unique du carton.

Il est alors plus aisé de construire une bibliothèque d'images de cartons.

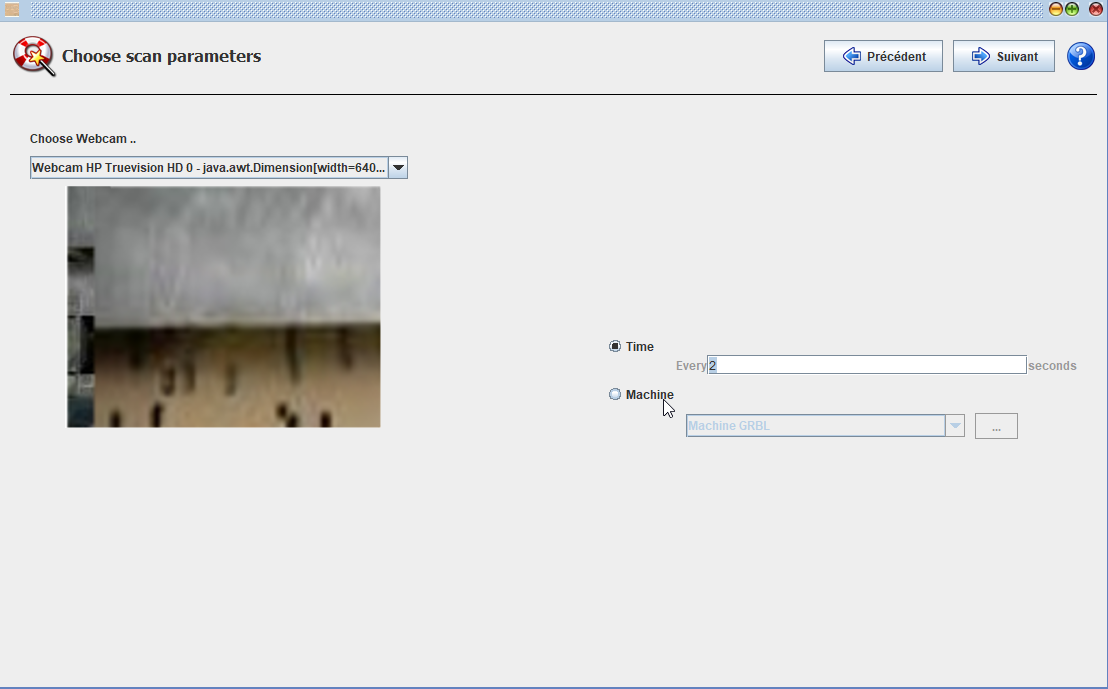

Dans le panneau de l'extension, la seconde option propose une numérisation directe en utilisant une webcam directement connectée à l'ordinateur.

Dans la numérisation, l'avancement du carton peut être réglé sur une base de temps.

Si l'ordinateur est connecté à la machine de perforation, il est possible de réutiliser l'avancement automatique de celle ci pour les prises de vues.

Reconnaissance de carton

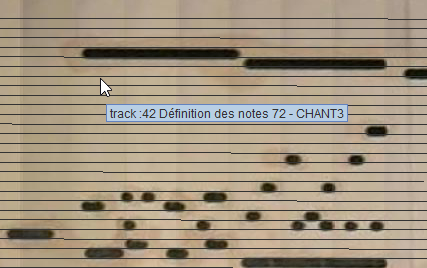

Pour simplifier les étapes de reconnaissance de carton, l'ergonomie a été améliorée. La mise en place de grille sur le vision carton, ainsi que les info bulles associées, permettent de mieux comprendre l'orientation et le calibrage.

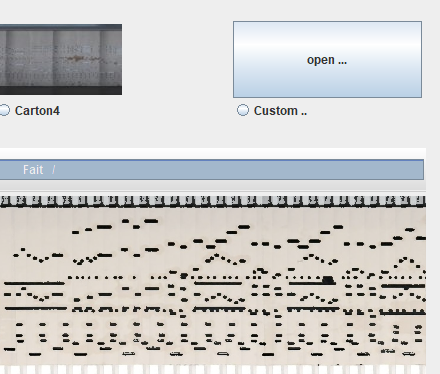

L'outil a été également ouvert pour permettre le choix d'un modèle algorithmique de vision personnalisé.

Cette ouverture, permet de personnaliser et d'améliorer la reconnaissance, dans des cas de prises de vues spécifiques. Ainsi avec cette spécialisation du modèle algorithmique de vision, les opérations de retouche manuelles sont largement diminuées, voir, supprimées.

Model Editor

De nouvelles améliorations sur le model editor.

Aide en ligne

Des améliorations et compléments sur la partie aide en ligne, permettant de simplifier l'utilisation, et servant de référence sur l'utilisation, compréhension du fonctionnement.

Et toujours de petites évolutions ...

  • Le jeu du morceau se termine de façon moins abrupte (la fonction "play")
  • Un nouveau Bouton "refaire", permettre de remettre en place des opérations annulées
  • Des corrections sur la fermeture des fenêtres
  • Meilleures métriques sur le perçage de cartons (évolution sur la fenêtre de perforation)
  • Prise en charge des commandes électriques pour les machines de perforation. (via GRBL)
  • Utilisation possible de moteurs pas à pas ou électriques dans la performation
